半导体行业不雅察
近日，据韩国媒体TheElec报说念，SK海力士已凯旋完成下一代V10系列375层3DNAND闪存的分娩考据责任，并盘算于本年年底前在韩国清州M15工场禁锢终了量产。
这款家具最初在SK海力士里面被称为“400层级”NAND闪存，但因超高层数堆叠工艺濒临的本事挑战，尤其是沟说念孔蚀刻等要津制程难度指数级上升，最终将推行地产层数下修至375层。
但是，相较于层数的微调，果真令业界怜惜的要津变革，瞒哄在一个细节里：这款375层NAND闪存初次在字线金属栅极中引入了钼（Mo）材料，取代了传统上已沿用了十余年的钨（W）薄膜。
但是，SK海力士的本事转向，并非孤例。
在此之前，三星电子、好意思光等存储巨头就已布局了取舍钼材料的有关家具；群众半导体成立龙头泛林半导体也明确表态，钨向钼的本事切换，是高层数3DNAND演进的唯独可行旅途。
跟着行业巨头接踵从钨转向钼，行业开释出一个明晰的信号：曾在存储芯片行业沿用十余年的钨材料体系迎来替代拐点。钼金属一跃成为支握300层以上超高堆叠NAND闪存落地的中枢要津材料。
在这场半导体材料革射中，为何群众存储巨头集体转向钼？相较于老牌导电金属钨，钼具备哪些弗成替代的上风？这场材料替代风暴，又将怎么重塑半导体材料产业链、改写群众行业的竞争姿首？
为什么要“以钼代钨”？
要领会“以钼代钨”的启事，发轫需要领会3DNAND的本事演进逻辑。
无人不晓，3DNAND闪存通过垂直堆叠存储单位来栽种容量。跟着层数的攀升，穿行于各层之间的字线数目同步激增，字线的线宽也在不断被压缩至纳米级的极限尺寸。字线是连合存储单位限制栅极、负责取舍与操作特定行内存单位的中枢清亮，其材料性能径直决定了芯片的信号传输后果和存储密度。
尊龙凯时2026世界杯中国官网追忆字线材料演变史：早期有盘算是多晶硅，因其电阻较高，从64层、96层起主流有盘算转向电阻率更低的金属钨。彼时，钨号称材料层面的顺利，支握了3DNAND从两位层数超过到三位层数的黄金时间。
但是，当层数冲突300+层大关时，电阻率高、相背层对到点空间挤占、永恒可靠性隐患等传统钨材料的结构性颓势水落石出。
因此，到如今300+层时期，钨在高层数NAND中透顶触遭遇了其物理与工艺天花板，这一代材料红利还是被吃尽。
钨触顶、钼崛起，掀翻新一轮材料竞赛
与此同期，在半导体领域仅当作溅射靶材、光刻掩模等扶直材料存在的钼，永恒以来属于行业怜惜度极低的小众金属。而如今，钼凭借其特有的物理化学特质，正从角落辅料逆袭为高层数存储芯片的中枢功能性材料。
据了解，钼是一种难熔金属，密度约为钨的一半，熔点高达约2623°C，热彭胀统统低、导热率优异，这些特质使其自然适配高密度、高热量、高可靠性的芯片制造环境，早已在冶金、特种合金、光伏等领域平庸把持。而在半导体产业中，其资格了从角落辅预见中枢功能材料的完整改革。

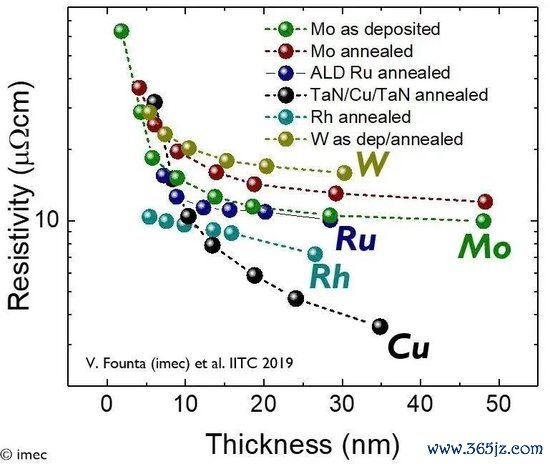

从基础物理参数来看，钼与钨均属于高导电、高熔点金属，二者体相电阻率进出极小，钨约5.28μΩ·cm，钼约5.34μΩ·cm，宏不雅导电才气简直握平。但进入纳米表率——也便是3DNAND栅极、斗争孔这类芯片微结构中，二者的性能差距被急剧放大，这亦然高层数闪存取舍钼的中枢原因。
在芯片微缩结构内，钨的电阻率会随线宽减小、结构深宽比栽种出现断崖式高潮，进而变成信号延迟、芯片功耗上升、发烧加重；而钼的电子平均解放程更短，在纳米表率下电阻率增幅仅为钨的六成把握，能够永恒保管理会的导电性能。

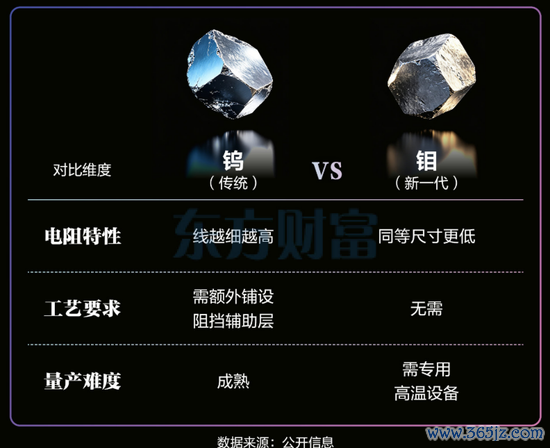

同期，钨当作栅极材料，必须搭配TiN氮化钛当作相背层，翔实金属扩散与走电，这层辅料会握续占用堆叠空间。在375层、400层等高堆叠架构中，每层极端增设的相背层会握续挤占堆叠空间，累计占用30%-40%的有用结构厚度，径直锁死存储密度栽种上限；钼则凭借优异的界面理会性，无需极端增设相背层，这意味着在同等线宽条目下，钼字线的有用导电截面权臣大于钨字线，等效导电性能的栽种远高于单纯电阻率对比数据所带来的影响。在多层堆叠结构中可径直从简大齐垂直物理空间，为存储密度栽种腾出余步。
此外，在制程工艺适配性上，二者的各异相似权臣。传统钨金属主要依靠CVD化学气相千里积工艺成膜，面对3DNAND动辄40：1以上的富贵宽比孔说念结构，CVD填充极易出现清贫、薄膜不均等颓势，径直拉低家具良率；而钼完好意思适配当下先进制程主流的ALD原子层千里积本事，填充均匀性强、薄膜成型平整度与贴合度更高，能够完好意思匹配超高堆叠架构的制造要求。而且钼与二氧化硅等绝缘介质的粘附性更强，电迁徙抗性更优，能有用诽谤芯片永恒使用中的失效风险，大幅栽种家具可靠性。
纵不雅钼材料在半导体行业的把持历程，其发展神圣可分为三个阶段：
早期阶段，钼仅当作扶直材料存在，主要用于半导体溅射靶材、光刻掩模基材、封装散热部件等非中枢要领，市集体量有限，行业怜惜度较低。
跟着ALD千里积工艺、高纯金属提纯本事慢慢熟练，钼先行者体终了交易化量产，钼启动小范围切入逻辑芯片斗争孔、先进封装TSV硅通孔等场景，完成从辅预见功能材料的转型。
果真的爆发节点，恰是3DNAND走向300层以上超高堆叠的时期，传统钨材料涉及物理极限，钼趁势接棒，成为字线金属栅极的首选有盘算，禁锢踏进半导体中枢材料行列。
一场由钼主导的半导体材料迭代波浪决然开启，不仅将重构3DNAND本事演进旅途，将来更有望重塑群众半导体材料产业链姿首。
不啻NAND，钼大开半导体多场景增量空间
NAND已是细目性爆发赛说念
上文提到，NAND是钼材料现时最大、最细目的把持市集。跟着存储巨头接踵导入，钼的需求量级正在快速栽种。
据行业测算数据暴露，三星旧年钼材料采购量约4吨，本年斟酌增至10吨，按照其本事阶梯的握续推动，斟酌2030年将达到80吨。SK海力士则从来岁启动大边界导入钼工艺，初期年需求量约为4吨。需要细心的是，上述采购量仅是字线工艺方面的径直用量，若推敲靶材等更大口径的把持，推行需求不啻于此。
DRAM：下一个增量市集轮廓已现
钼材料在DRAM领域的把持远景相似值得高度怜惜。事实上，NAND领域的钼先行者体供应商已在量产成立中伸开有关布局，DRAM紧随后来引入钼材料已成随机率趋势。
钼在HBM领域的把持尤为值得细心。HBM通过垂直堆叠DRAM层来栽种带宽，层数已达8至12层，HBM4规格更高。在如斯高密度堆叠的场景下，钨的电阻高、氟残留、填充贫瘠等短板被极致放大。
比较之下，钼电阻率比钨低30%至40%，无需TiN相背层，斗争电阻诽谤约56%，良率更高。据市集信息，单颗HBM的钼靶用量约为平常DRAM的3至5倍，HBM4的钼浸透率已接近100%。跟着三星、SK海力士、好意思光在HBM3e/HBM4家具中全面转向钼字线，DRAM领域对钼的需求正快速赶上NAND。
逻辑芯片的远期念念象空间
从NAND到DRAM再到逻辑芯片，钼在半导体领域的把持旅途正在形成明晰的传导条理。
在逻辑芯片领域，钼正被积极探索当作铜互连的替代材料。铜互连在10nm以下先进制程中因名义散射和晶界散射而濒临电阻率指数级上升的逆境，而钼的电子平均解放程远短于铜，在纳米表率下受到尺寸效应的负面影响更小。另有磋议指出，钼与钌在特定结构下的证明优于传统有盘算。
业内预期，逻辑芯片将在将来两到三年内启动慢慢取舍钼互连有盘算，这将把钼的市集空间从一个细分把持推向半导体材料的全局性变革。
从投资逻辑角度看，中国开云体育NAND赛说念是现时最细目的契机窗口——存储巨头的本事阶梯图均已明确，钼需求呈指数级增长态势，而国内钼靶材企业进入存储大厂供应链的程度正在加快，国产替代的空间遍及。中期来看，DRAM和HBM领域的钼浸透率正在快速栽种，将成为下一个进攻的需求拉动极。永恒而言，逻辑芯片互连有盘算的变革将为钼大开更大念念象空间。
群众玩家赛马圈地，产业链价值重估
跟着“以钼代钨”成为行业趋势，群众存储厂商的本事阶梯、家具迭代节律启动出现分化，而上游材料、成立、耗材等配套产业链，也迎来了全新的市集增量与竞争姿首。
先从存储厂商来看，三星的本事阶梯已很是明晰：已从2024年4月量产的第九代286层3DNAND启动，在金属布线工艺中引入钼；第十代400层以上家具将于本年下半年推向市集，钼材料的把持范围还将握续扩大。SK海力士紧随后来，其375层家具敲定本年年底量产，接下来将程序推出480层和604层家具，意味着钼材料在NAND领域的浸透率将握续走高。
好意思光则双线布局NAND与DRAM领域钼材料把持，探索复合金属本事阶梯，各异化霸占先进制程市集；相较之下，铠侠、西部数据相对保守，当今仍处于本事考据阶段，暂无明确量产策划。
朝上游产业链蔓延，这场材料变革正在带动整条半导体供应链的价值重估。
SK海力士的供应链体系中，法国液化空气集团（AirLiquide）、好意思国英特格（Entegris）与德国默克被细目为主要供应商。韩邦原土企业SKSpecialty也正积极入局，双正直在询查其借用液化空气集团的配送基础设施来构建供应才气的有盘算。
在成立方面，据科创板日报闪现，SK海力士在检修了泛林集团（LamResearch）和东京电子（TEL）的成立后，最终取舍了后者的成立。泛林集团的成立取舍单片晶圆处理模式，逐片处理晶圆；东京电子的炉式成立可一次性完成约100片晶圆的千里积功课，在成立采购成本、时势占用以及钼物料弃世上更具性价比。三星取舍的是泛林集团的千里积成立处理钼材料。
同期，在靶材领域，高纯钼原料与半导体钼靶材需求爆发，跟着3DNAND层数握续栽种、把持场景不断拓展，2026-2028年群众半导体级钼材料市集边界有望扩容4倍以上。疏淡据暴露，群众电子级高纯钼靶材市集2025年销售额达到了77.52亿元，斟酌2032年将达到132.0亿元，年复合增长率为7.9%，增量空间雄伟。国内企业正在加快追逐，并赢得了一定冲突。
其次，钼先行者体当作中枢耗材，当今较为依赖国际入口，是国内材料企业攻坚的中枢赛说念。再者，适配钼制程的ALD成立需求握续攀升，国内成立厂商加快本事研发与客户考据，有望借助本轮材料迭代终了弯说念超车。此外，钼制程配套的CMP抛光液、专用清洗液等电子化学品，也将迎来全新增量市集。
落到末端把持层面，钼材料带来的性能栽种也将传导至卑劣全场景。举例搭载钼栅极的3DNAND闪存，读写速率可栽种20%~30%，功耗诽谤15%~20%，单颗芯片存储密度栽种30%以上。关于AI就业器、数据中心而言，更高密度、更低延迟的存储家具能够有用缓解高算力场景下的存储带宽瓶颈；关于智高手机、平板电脑等消费电子，可支握末端飞舞化瞎想，同期大幅优化续航才气，助力末端家具迭代升级。
概述来看，本轮材料迭代关于国内半导体产业而言，是珍视的国产化黄金窗口期。不同于传统制程追逐的代差壁垒，钼材料属于全新本事赛说念，国表里产业研发、量产节律基本同步，不存在富有本事代差。同期，国内领有群众发轫的钼资源储量与熟练的基础钼产业集群，具备自然供应链上风。
上游可依托原土资源，攻坚高纯钼提纯、高端先行者体“卡脖子”本事；中游国产ALD成立可借助本轮量产波浪完成客户考据，快速终了国产化替代；卑劣国内存储厂商可同步跟进钼材料本事阶梯，因此有望开脱作陪式发展困境，终了弯说念超车。
钼材料边界化量产的隐忧与挑战
自然钼的本事上风全面碾压传统钨材料，但从实验室本事到边界化量产落地，仍濒临多重产业化壁垒，这亦然业界厂商仍处于考据阶段、尚未大边界量产的中枢原因。
有行业内行向笔者暗意，当今行业中枢难点聚合在材料提纯、先行者体制备、制程管控、产线适配等几大维度。
超高纯度提纯门槛高：半导体中枢制程使用的钼材料，纯度需达到6N-7N（99.9999%-99.99999%），微量杂质就会激发芯片走电、性能衰减、寿命裁减等问题。现时群众高端高纯钼原料、高纯钼先行者体市集，永恒被默克、液化空气等国际巨头把持，国内传统钼企多聚焦工业级家具，高端家具的理会性、一致性仍需握续打磨。
先行者体运输与管控难度大：别离于气态氟化钨，主流钼先行者体常温下为固态，无法径直适配传统气态运输产线，分娩时必须借助专用成立进行高温加热，同期精确把控物料的供给量与运输速率，对产线硬件更动、制程参数精采化管控建议极高要求，初期成立进入成本较高。
固态先行者体比较气态或液态先行者体在热理会性和供料均匀性方面存在自然劣势，大晶粒钼薄膜的理会千里积对集成得胜至关进攻，小晶粒钼的电阻率对厚度的依赖性与钨很是，会导致性能大打扣头。
imec等磋议机构已屡次发出警示：从材料体特质到推行器件性能之间存在权臣落差，钼最终呈现的电学、热学和电迁徙特质，完全取决于千里积薄膜的晶粒尺寸和晶界结构。不是任何“钼”齐能终了低电阻——工艺有盘算的优劣决定了性能天花板的上限。
存量产线改变成本高：原有面向钨CVD工艺的存储产线，无法径直适配钼ALD千里积工艺，企业需要新增成立、重构制程经过，前期老本进入压力较大。
薄膜工艺良率管控严苛：钼ALD薄膜的厚度、均匀度、黏遵守对腔体温度、气压、气体流量等参数高度敏锐，参数细小偏差就会导致批量家具性量波动，需要企业永恒的工艺积存与量产打磨。
钼矿供应与价钱波动风险：跟着钼在半导体领域的用量快速攀升，上游矿端资源供给的瓶颈问题日益杰出。钼粉价钱已出现大幅高潮，半导体用靶材钼的供需缺口预期将握续存在。若需求快速放量而矿端扩产滞后，钼价的剧烈波动可能对中游靶材厂商和卑劣芯片制造商的成本结构带来冲击。
从群众供需姿首来看，钼资源的散播高度聚合。若主要产区濒临地缘政事或政策变上路分骚动，供应链安全性将濒临进修。这既是挑战，也进一步强化了钼材料国产替代的投资逻辑。
针对上述壁垒，全产业链正循序渐进的探索破局旅途，回避本事风险与改变成本压力，加快推动钼材料产业化落地。
还值得细心的是，“以钼代钨”自身并非本事演进的至极。
在半导体行业材料的竞逐中，钌（Ru）相似是备受怜惜的方针。钌的电阻率致使低于钼，但其成本和工艺废物问题严重收尾了大边界交易化把持的可行性。
要是能够料理成本和工艺废物问题，钌材料在高端场景中仍是颇具竞争力的挑战者。imec院士Tőkei曾指出：钼较钨有更优电阻率且无需相背层；较钌成本更低、黏遵守更好。
更进攻的是，拓扑半金属等新材料方针也在快步进入磋议视线。国内科研团队已在用二硫化钼这类二维材料探索芯片制造的可能性，而磷化钼等拓扑半金属在极细纳米线中的电阻率致使低于铜，展现出令东说念主瞩贪图后劲。
这意味着，钼自然在这一轮材料革射中占据了先机，但半导体材料竞赛的赛说念还在蔓延。对行业参与者而言，现时的要津在于将钼工艺尽快落地盘曲为家具上风；对投资者而言，则需在密切怜惜钼赛说念的同期，保握对将来替代有盘算的前瞻性不雅察。
写在终末
当半导体制造走到物理极限的角落时，创新的主体正在从架构瞎想与微缩制程，逐渐盘曲到材料和工艺的底层冲突。
钼从实验室走向量产线，从三星的一条产线扩散到SK海力士的整厂更动，从NAND的字线推动到DRAM的HBM堆叠再到逻辑芯片的互连探索，记号着金属材料在通盘半导体行业中正在被重估其策略价值。
传统上，业界民风于将芯片性能的栽种归功于摩尔定律驱动的晶体管微缩。但是在3D堆叠成为主流、二维微缩迫临极限的今天，材料立异正在成为无间半导体性能栽种弧线的要津变量。
瞻望将来中国开云体育一站式服务入口，“以钼代钨”还是不再是一个是否会发生的问题，而是一个以多快速率发生的问题。当这场材料变革全面铺开之后，下一个站上舞台中央的半导体要津材料，会是谁？
